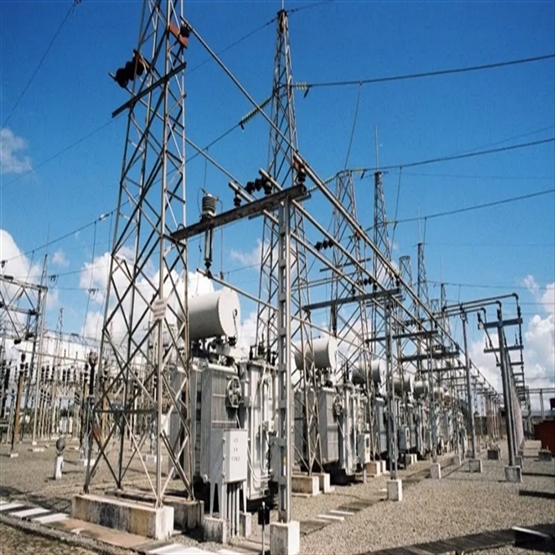

Automação de Subestações. / CH 20 horas

Será entregue ao participante como suporte didático do curso de Automação de Subestações, uma cópia do material (apostila) que foi preparada pelos instrutores da CONPROVE. Nesse material os participantes encontrarão: conceitos referentes aos tipos de SE´s, abrigadas e ao tempo, SE´s a SF6, equipamentos que compõem uma subestação (disjuntores, transformadores, seccionadoras, TC´s, TP´s, etc.) e detalhes sobre os vários tipos de barramentos, incluindo entre outros: barramento simples, barra seccionada, barramento duplo, barramento triplo, arranjo de disjuntor e meio, etc., com os esquemas de comando e intertravamentos. Na sequência será feito um estudo dos vários equipamentos e recursos que são usados para realizar a automação em Subestações, envolvendo: conceitos de lógicas, processamento digital de sinais, teoria de redes de comunicação: o sistema OSI e as camadas das redes. Interfaces físicas, padrões de portas. Noções básicas do protocolo TCP/IP: Frame Ethernet, TCP e UDP. Conceitos de LAN, WAN, Gateway. Automação de subestações: IED’s, medidores, controladores de bay, etc. Equipamentos de comunicação: switches, roteadores, modems, multiplexadores, transcievers, gatewys, processadores de comunicação, rádios. Níveis hierárquicos de um sistema de automação de subestação: nível 0, 1, 2 e 3. Sincronização de tempo. Sincronização horária de eventos: GPS, IRIG-B, NTP e PTP. Um capítulo é dedicado a estudo de protocolos envolvendo: MODBUS: MODBUS RTU x MODBUS. Protocolo DNP3: DNP3 serial x DNP3 LAN/WAN. Conceitos da IEC 62850: Organização da informação (Physical Device, Logical Device, Logical Node). Arquivos SCL. Protocolos IEC 61850 MMS, GOOSE e SV (Sampled Values). Ferramentas de diagnóstico. Durante o curso serão estudados exemplos envolvendo: Arquiteturas de comunicação e análise comparativa entre elas. Exemplos de controle local. Exemplos de automatismos. Documentação do projeto de automação da subestação (diagrama lógico e lista de pontos). Projetos de redes Ethernet de alta disponibilidade: Rapid Spanning Tree Protocol (RSTP). Parallel Redundancy Protocol (PRP). Redes Definidas por Software (SDN). Segurança cibernética, coleta automática de oscilografia. Equipes de engenharia: Rede de monitoramento de equipamentos. Equipes de manutenção: Monitoramento da rede de comunicação. Equipes de automação: certificações IEC 61850, wireless, introdução ao Smart Grid, introdução à medição fasorial. Os instrutores que desenvolveram o material didático trabalharam junto com a equipe pedagógica da CONPROVE. A meta foi produzir um material didático que permitisse grande aproveitamento no curso, mas, sobretudo, que o material pudesse posteriormente ser aproveitado pelos participantes nos seus trabalhos de estudo, comissionamento, operação de subestações.
